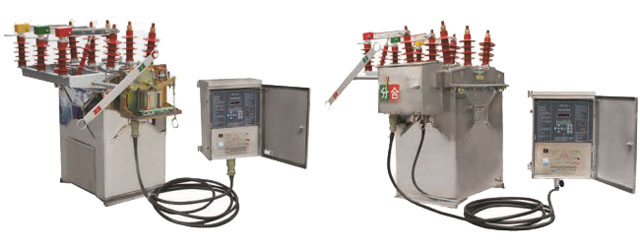

一、概述
ZWMY-12/630-20型户外高压永磁真空断路器（以下简称断路器），是额定电压12kV、50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。
本断路器采用立柱型、干式结构、绝缘可靠，电寿命长、免维护，设备可实现快速分合闸操作并可快速切除故障区域，产品采用内置式电压互感器，无需用户另外提供电源，便于用户安装方便，特别适用于频繁操作场所的要求。适于检修、维护能力不强的农村电网里安装使用。
产品主要特性:
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化
永磁操作机构，免维护，可长期可靠工作
结构紧凑、体积小、重量轻，便于安装和运输
箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
可配FTU实现远方控制、实现配网电动化功能
二、使用环境条件
周围空气温度: -40℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
来自开关设备和控制设备处部的振动或地动是可以忽略的；
污秽等级:Ⅲ级。

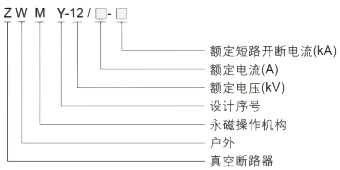

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 工频耐受 | kV | 42/48 |
4 | 雷电冲击耐压(峰值) | kV | 75/85 |
5 | 额定短路开断电流(有效值) | kA | 20 |
6 | 额定短路关合电流(峰值) | kA | 50 |
7 | 额定操作顺序 | 分-0.3s合分-180S合分 | |
8 | 额定短路电流开断次数 | 次 | 30 |
9 | 机械寿命 | 次 | 10000 |
10 | 额定操作电压(合/分闸线圈) | V | Dc220 Ac220 |
11 | 动,静触头允许磨损厚度 | mm | 3 |
12 | 隔离断口断开距离 | mm | >200 |

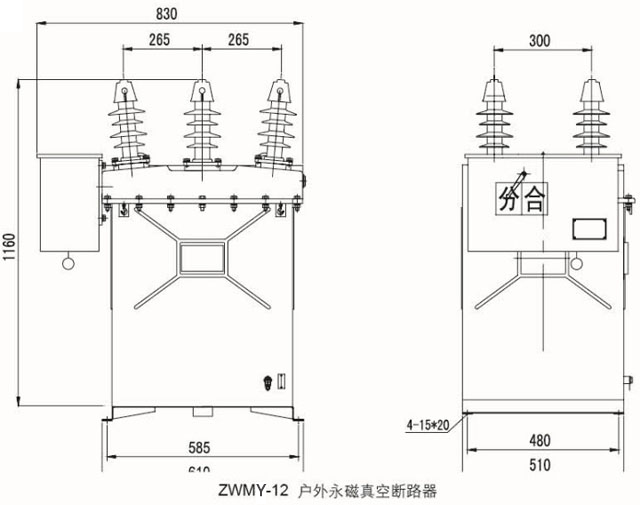

五、产品主体机构图
