一、概述

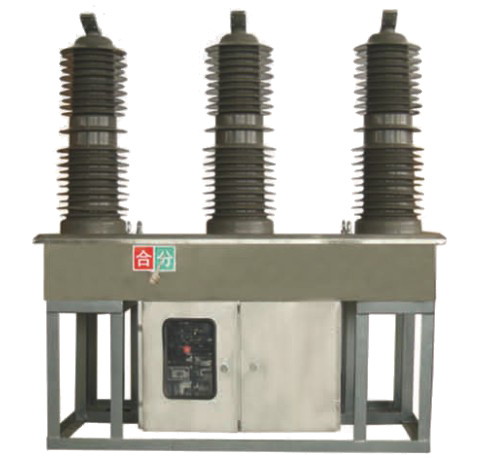

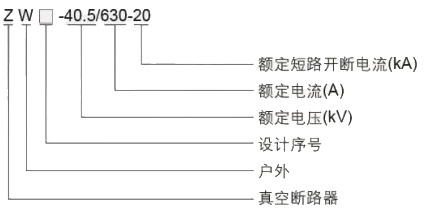

ZW□-40.5型户外高压真空断路器采用了设计的一体式固封极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网,作为分、合负荷电流、过载电流、短路电流之用。
其主要特点有:一、高的可靠性;二、在整个寿命期间免维护;三、具有高机械寿命和电寿命;四、整机体积小,重量轻,便于安装。主要用于额定电压40.5kV,三相交流频率50Hz的电网中,可根据所需订制,作为出口线路及授受口线路中的供电设备。
二、使用环境条件
周围空气温度:-30℃~+60℃;
海拔高度:不超过3000m;
风速不超过34m/s;
来自开关设备和控制设备外部的振动或地动是可以忽略的;
污秽等级:Ⅳ级;
储存温度-40℃~+85℃。
三、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 40.5 |
2 | 额定频率 | Hz | 50/60 |
3 | 额定电流 | A | 1250/1600 |
4 | 额定短路开断电流 | kA | 25/31.5 |
5 | 额定峰值耐受电流 | kA | 63/80 |
6 | 额定短时耐受电流 | kA | 25/31.5 |
7 | 额定短路关合电流(峰值) | kA | 63/80 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 81 95/95 |
11 | 雷电冲击耐受电压(峰值)相间、对地/断口 | kV | 185 |
12 | 二次回路1min工频耐压 | kV | 2 |

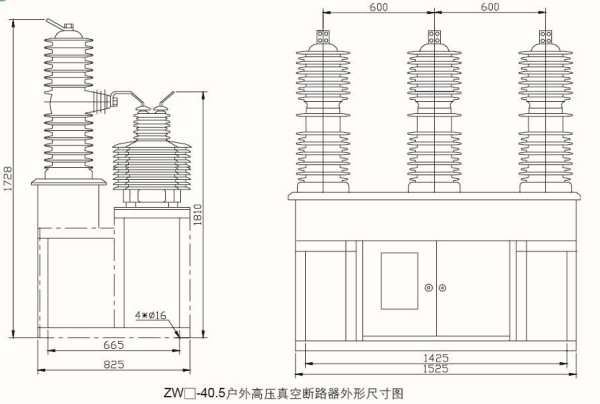

四、产品主体机构图
