一、概述
VSP5引进东芝技术，并全部进行国产化。而后又进行扩容设计，超越日本技术，将关合短路电流扩容到20kA。
采用真空灭弧，SF6气体绝缘，开关内还有与真空灭弧室相串联的隔离断口，使灭弧性能和耐压性能更佳。隔离断口和灭弧室二者之间由机构保证动作顺序：真空灭弧室先断开，后断开隔离断口；隔离断口先合，后合灭弧室。
高安全性：灭弧和绝缘介质均为无油介质，在箱体顶部安装有防爆装置，即使发生意外内部故障，也不会有高温气体或超过10mm飞溅物泄露和飞逸出来。
免维护：开关的主回路和操动机构均密封在SF6气体为介质的箱体内，所以不受环境条件的影响，可以免维护。
可电动、手动操作，使开关操作更灵活。其电磁操作机构具有来电自动合闸，失电自动延时分闸，结构简单可靠。
安装方式灵活：可采用柱上吊装或坐装安装方式。
具有自动化配电接口：可配装各种变比的电流互感器，用于测量和保护以及计量，并配备远动接口。
高可靠性：集日本东芝三十多年真空设备技术和实践结晶，以我公司完善的质量管理体系为保证，使产品具有高度的可靠性。SF6气体充气压力为零表压,不会产生泄露,可靠的密封技术,使开关内的气体可保证正常工作20年(日本的运行经验)。
二、使用环境条件
周围空气温度:上限+40℃,下限-35℃;日温变化不超过25℃;
海拔：≤1000m；
风压：不超过700Pa(相当于风速34m/s)；
安装场所：应无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动等；

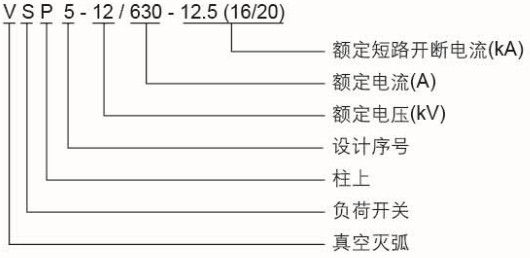

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 额定电流 | A | 630 | |
3 | 额定短时耐受电流(4S) | kV | 12.5 16 20 | |
4 | 额定关合短路电流(峰值) | kV | 31.5 40 50 | |
5 | 额定频率 | Hz | 50 | |
6 | 操作电压 | V | AC220(80%~110%) | |
7 | 额定绝缘水平 | 1min工频耐压(对地、相间/断口) | kV | 42/48 |
雷电冲击电压(峰值) (对地、相间/断口) | 75/84 | |||
二次对地 | 2 | |||
8 | SF6气体额定表压 | Mpa | 0表压,浓度93＞% | |
9 | 操作手柄手动力 | N | 100~400 | |
10 | 主回路电阻(电缆式/套管式) | 405~455/≤150 | ||
11 | 合闸时间 | ms | 120~180(220V),＜400(184V) | |
12 | 吸合电流(峰值) | A | ＜17 | |
13 | 触头合闸弹跳时间 | ms | ＜6 | |
14 | 保持电流 | A | 0.35~0.45 | |
15 | 最低合闸电压 | V | 120~160 | |
16 | 分闸时间 | s | ＜1.5 | |
17 | 触头分闸不同期时间 | ms | ＜30 | |
18 | 最低保持吸合电压 | V | 65~85 | |
19 | 隔离断口与真空灭弧室合分时间差 | m | ＞10 | |
20 | 功率损耗 | W | ＞10 | |
21 | 断路电流不开断试验 | A | ＞1400 | |
22 | 气密试验(检漏) | Mpa | 表压0.02无漏气 | |
23 | 真空灭弧室触头开距 | mm | 7~9 | |
24 | 真空灭弧室触头超行程 | mm | 3~3.5 | |
25 | 隔离断口开距 | mm | 25~30 | |
26 | 隔离断口超程 | mm | 6~13 | |
27 | 操作方式 | 电动、手动 | ||
28 | 净重 | kg | 185 | |

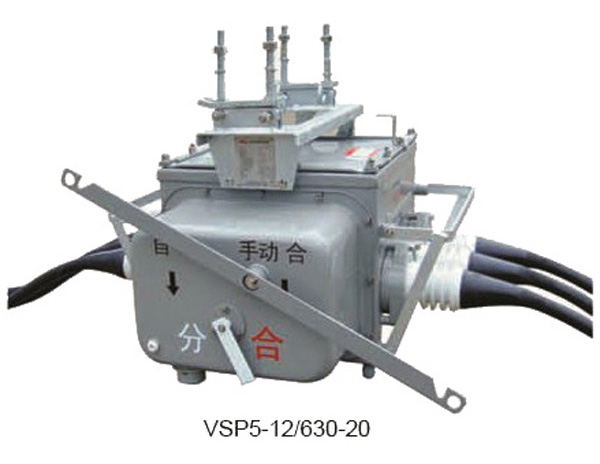

五、产品主体机构图
